AVN-CU1 | Unidade de Comentário Dante com 1 Entrada Mic/Line e Monitor de Fone para 1 Comentarista

O AVN-CU1 amplia a linha de unidades de comentários Dante da Sonifex, oferecendo uma combinação simples de microfone/fone de ouvido, com um conjunto completo de recursos e um preço acessível.

O amplificador de fones de ouvido possui cinco entradas: três canais de talkback, programa e sidetone, cada um com um potenciômetro individual para controle de nível. O roteamento de saída de áudio é controlado por botões de pressão iluminados. Há um display OLED para configuração e ajuste, um gráfico de barras LED de alto impacto para medição em plena luz do dia, roteamento individual de fones de ouvido por fonte de áudio e iluminação inferior para indicar o status.

Possui portas de rede Dante redundantes Primária e Secundária em EtherCON RJ45, além de duas portas SFP transceptores, e é alimentado por PoE duplo ou uma entrada de 12V DC.

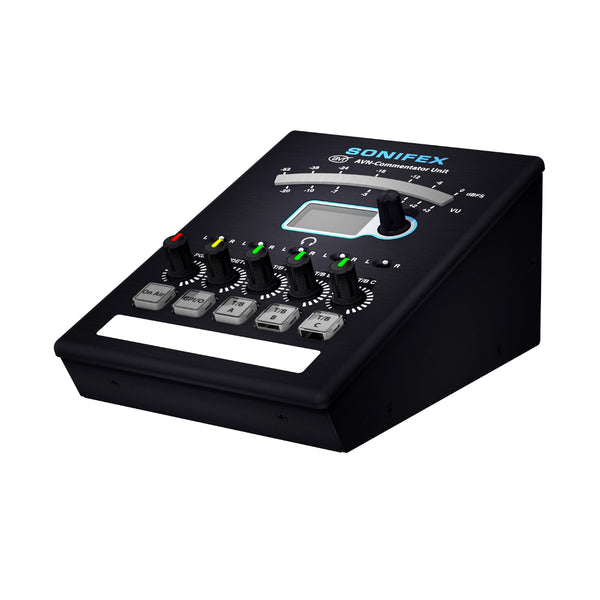

Painel de Controle Superior
Os potenciômetros controlam os níveis de mixagem das cinco fontes nos fones de ouvido do usuário: Sidetone, Programa, Talkback A, B e C. Cada potenciômetro (exceto o sidetone) é acompanhado por um botão de pressão iluminado, que direciona a entrada mic/line para a saída Dante™ relevante (On Air, T/B A, T/B B e T/B C). O botão GPIO pode ser usado para solicitar ajuda técnica, identificar usuários ou para a sua própria função remota. Os botões de pressão têm tampas removíveis, permitindo que você altere o texto para sua aplicação específica.

Cada potenciômetro é acompanhado por um interruptor de alavanca de 3 posições para direcionar o áudio para o canal esquerdo, direito ou ambos os canais da saída de fones de ouvido. Um espaço do tipo fita crepe pode ser usado para bloco de rabiscar cobre todos os botões, permitindo uma rotulagem rápida e fácil de fontes ou destinos. Um display OLED para configuração e indicação de status (Clock Relógio, Link, PoE e DC). Ele também indica a escala ativa de medição do gráfico de barras (dBFS/VU).

Um codificador rotativo é usado para entrar e navegar no menu e fazer ajustes nas configurações. Um gráfico de barras LED curvado fornece um indicador de nível de saída de áudio de alto impacto (Escala de VU ou dBFS selecionável pelo usuário).

A iluminação RGB LED inferior sob a base da unidade indica o status (por exemplo, ON AIR), ou pode simplesmente fornecer iluminação decorativa.

Áudio e Controle de Rede
A configuração e controle são feitos através de um servidor web interno. As opções selecionáveis pelo usuário incluem: ganho do pré-amplificador de microfone, modo/cor do botão de pressão e escala de medição. A conexão de áudio AoIP é feita utilizando as tomadas RJ45 ou suas interfaces SFP associadas. O Ember+ é usado como protocolo de comunicação para troca de dados entre as unidades.

Dante
O Dante Controller é usado para configurar as quatro fontes de áudio a serem misturadas na saída dos fones de ouvido:
PGM - O feed principal do programa mono.

T/B A/B/C - Três fontes mono de talkback.

A entrada mic/line processada é transmitida em quatro canais Dante:
ON AIR - Áudio mono é roteado quando o botão ON AIR está ativo.

TALKBACK - Áudio mono é roteado para cada um dos três destinos de talkback quando o botão T/B correspondente está iluminado. Ativar qualquer saída de talkback desativa temporariamente a saída on air, que é reativada quando o talkback é desativado.

Painel Traseiro:

• Duas portas EtherCON RJ45 fornecem conectividade de rede e alimentação PoE com redundância.
• Duas portas SFP fornecem conectividade de rede redundante alternativa.
• Um XLR de 4 pinos fornece entrada de alimentação 12V DC.
• Uma conector D-Type de 15 pinos fornece conectividade GPIO.
• Botão de reset embutido e um terminal de aterramento.
• Uma saída estéreo de fones de ouvido com uma tomada dupla ¼”/3,5mm, adequada para operação por um comentarista.
• Uma tomada XLR de 3 pinos fornece uma entrada mic/line com uma ampla faixa de ganho ajustável e compressor/limitador.
• A indicação de alimentação phantom é fornecida por um LED vermelho de 3mm adjacente à tomada XLR do painel traseiro.
• Um plugue XLR de 3 pinos fornece uma saída direta de nível de linha da entrada mic/line, que está ativa quando o botão ON AIR está ativo.
• Um LED vermelho de 3mm indica que a unidade está alimentada.
